Лекция 7. Соединение IP сетей
Как же пакеты узнают путь, через какой путь им идти, чтобы достичь узла назначения. Для решения этого есть 2 подхода:
- Маршрутизация (Routing)
- Трансляция адресов (NAT, Network Address Translation)
Маршрутизация
Маршрутизация - процесс определения маршрута следования информации в сетях связи. Чтобы такое провернуть, нужно:
- определить то, как направлять пакеты
- обработать пакет при передаче в маршрутизаторе
Сеть представляет собой взвешенный граф, поэтому нужен наиболее оптимальный маршрут с наименьшими задержкой, потерей пакетов, длиной, нагруженностью и стоимостью
Маршрутизацией занимаются маршрутизатор, они бывают:
-
Аппаратно-программными, например, домашний роутер
Такие маршрутизаторы имеют:
- Выделенный WAN-порт (Wide Area Network)
- Поддержку различных соединений
- Трансляцию адресов
- DHCP и другое
Более продвинутые SOHO-маршрутизаторы (от Small Office Home Office) умеют
- Делать настраиваемую маршрутизацию
- Осуществлять поддержку различных соединений
- Гарантировать QoS (Quality-of-Service)
- Делать VPN
- SNMP (Simple Network Management Protocol) - протокол для управления устройствами
- NetFlow - протокол Cisco для учета сетевого трафика
Корпоративные (Enterprise) маршрутизатор имеют
- Способность шифровать пакеты
- Высокопроизводительное железо
- Интеграцию
-
Программные маршрутизаторы в ОС общего назначения умеют осуществлять маршрутизацию без специального оборудования
Для осуществления маршрутизации маршрутизатор хранит таблицу маршрутизации, в основном она содержит:
- Адрес сети или узла назначения
- Маску сети назначения
- Шлюз, обозначающий адрес маршрутизатора в сети
- Физический интерфейс на маршрутизаторе, его номер или GUID
- Метрику, показатель того, насколько канал плохой (чем меньше, тем лучше)
В Windows такую таблицу можно посмотреть с помощью команды route print:
===========================================================================
Список интерфейсов
2...0a 00 27 00 00 02 ......VirtualBox Host-Only Ethernet Adapter
5...1c 15 e5 cc 68 99 ......Qualcomm WCN685x Wi-Fi 6E Dual Band Simultaneous (DBS) WiFiCx Network Adapter
13...2e 15 e5 cc 68 98 ......Bluetooth Device (Personal Area Network)
1...........................Software Loopback Interface 1
57...fa 11 c7 9f 1e 89 ......Hyper-V Virtual Ethernet Adapter
===========================================================================
IPv4 таблица маршрута
===========================================================================
Активные маршруты:
Сетевой адрес Маска сети Адрес шлюза Интерфейс Метрика
0.0.0.0 0.0.0.0 203.0.113.1 203.0.113.199 9257
0.0.0.0 0.0.0.0 198.18.108.1 172.28.18.50 35
127.0.0.0 255.0.0.0 On-link 127.0.0.1 331
127.0.0.1 255.255.255.255 On-link 127.0.0.1 331
127.255.255.255 255.255.255.255 On-link 127.0.0.1 331
192.0.0.0 255.255.240.0 On-link 192.0.0.50 291
192.0.0.50 255.255.255.255 On-link 192.0.0.50 291
192.0.0.255 255.255.255.255 On-link 192.0.0.50 291
198.18.108.0 255.255.255.0 On-link 198.18.108.1 281
198.18.108.1 255.255.255.255 On-link 198.18.108.1 281
198.18.108.255 255.255.255.255 On-link 198.18.108.1 281
203.0.113.0 255.0.0.0 On-link 203.0.113.199 257
203.0.113.199 255.255.255.255 On-link 203.0.113.199 257
203.0.113.255 255.255.255.255 On-link 203.0.113.199 257
224.0.0.0 240.0.0.0 On-link 127.0.0.1 331
224.0.0.0 240.0.0.0 On-link 198.18.108.1 281
224.0.0.0 240.0.0.0 On-link 203.0.113.199 257
255.255.255.255 255.255.255.255 On-link 127.0.0.1 331
255.255.255.255 255.255.255.255 On-link 192.0.0.50 291
255.255.255.255 255.255.255.255 On-link 198.18.108.1 281
255.255.255.255 255.255.255.255 On-link 203.0.113.199 257
===========================================================================
Постоянные маршруты:
Сетевой адрес Маска Адрес шлюза Метрика
0.0.0.0 0.0.0.0 203.0.113.1 9256
===========================================================================
IPv6 таблица маршрута
===========================================================================
Активные маршруты:
Метрика Сетевой адрес Шлюз
1 331 ::1/128 On-link
1 331 ff00::/8 On-link
===========================================================================
Постоянные маршруты:
Отсутствует
В Linux такую таблицу можно посмотреть командой route. В ней будут присутствовать для каждой записи флаги:
Uуказывает, что маршрут создан и является проходимымHуказывает на маршрут к определенном узлуG- маршрут пролегает через внешний шлюзR- маршрут был создан динамическим протоколом маршрутизацииD- маршрут был добавлен в результате получения сообщения перенаправления ICMP Redirect MessageВ- конечный пункт маршрута является широковещательный адрес
Маршруты при отправке выбираются так:
- По заголовку находится IP-адрес назначения
- Ищется маршрут на узел с этим адресом в поле “Сетевой адрес”. Если его нет, то ищется маршрут к сети с префиксом
/31с наилучшей метрикой. Далее ищется/30и так далее - Если маршрут так и не нашелся, то берется маршрут по умолчанию
Далее по шлюзу выбранной записи из таблицы отправляется пакет
Таблицы бывают статическими, динамическими внутренними и динамическими внешними
- Статические таблицы формируются вручную сетевыми администраторами
-
Динамическая маршрутизация формируется динамически на протяжении жизнь узла
Как правило, Интернет можно разделить на несколько автоматических систем - систем IP-сетей и маршрутизаторов, управляемых одним (или более) операторов и имеющими единую политику маршрутизации с Интернетом. Такие автоматические системы имеют малое число внешних соединений и обладают сложной топологией
-
Внутренняя маршрутизация работает внутри автоматической системы. Маршрут внутри автоматической системы выбирается по критериям оптимальности
Для их составления используются такие протоколы, как RIP2 (Routing Information Protocol) и OSPF (Open Shortest Path First)
-
Внешняя маршрутизации работает между автоматическими системами, поэтому маршрут может выбирать по коммерческим или политическим соображениям
Для таблиц такого типа применяют протокол BGP (Border Gateway Protocol)
Динамические таблицы составляются и актуализируются путем обмена маршрутами
-
Один из старых протоколов RIP2 используется для обмена таблиц маршрутизации между роутерами. Работает он довольно просто:
- Роутеры подключаются, формируют базовую таблицу маршрутизации на основе соседей
- Один из роутеров передает всем подключенным узлам свою таблицу
- Далее другой роутер принимает ее, объединяет со своей и удаляет дубликаты с большей метрикой
Проблемой RIP2 является то, что любая связь имеет вес 1, то есть маршрут является коротким, если он состоит из меньшего числа узлов, а не из большей пропускающей способности каналов и нагруженности
Максимальная метрика равна 16 - тогда считается, что маршрут недоступен
Проблемы RIP2 решились протоколом OSPF, который использует алгоритм Дейкстры для поиска путей
Трансляция адресов
Трансляция адресов (Network Address Translation, NAT) обеспечивает связь хостов из немаршрутизируемой сети во внешнюю IP-Сеть. Трансляция бывает:
- Симметричной - порты внутреннего адреса подсети транслируются на порты внешнего
- Динамической - порт внутреннего адреса случайным образом транслируется на порт одного из внешних адресов, причем для каждого нового соединения может быть использован отличающийся адрес
- Перегруженной - порты нескольких внутренних адресов транслируются на случайные порты единственного внешнего адреса
Трансляция также бывает в виде публикации адреса, клиентского NAT и публикации порта
-
Публикация адреса работает так: адрес узла из внутренней подсети транслируется на маршрутизаторе на внешний адрес маршрутизатора. Внешних адресов может быть множество
-

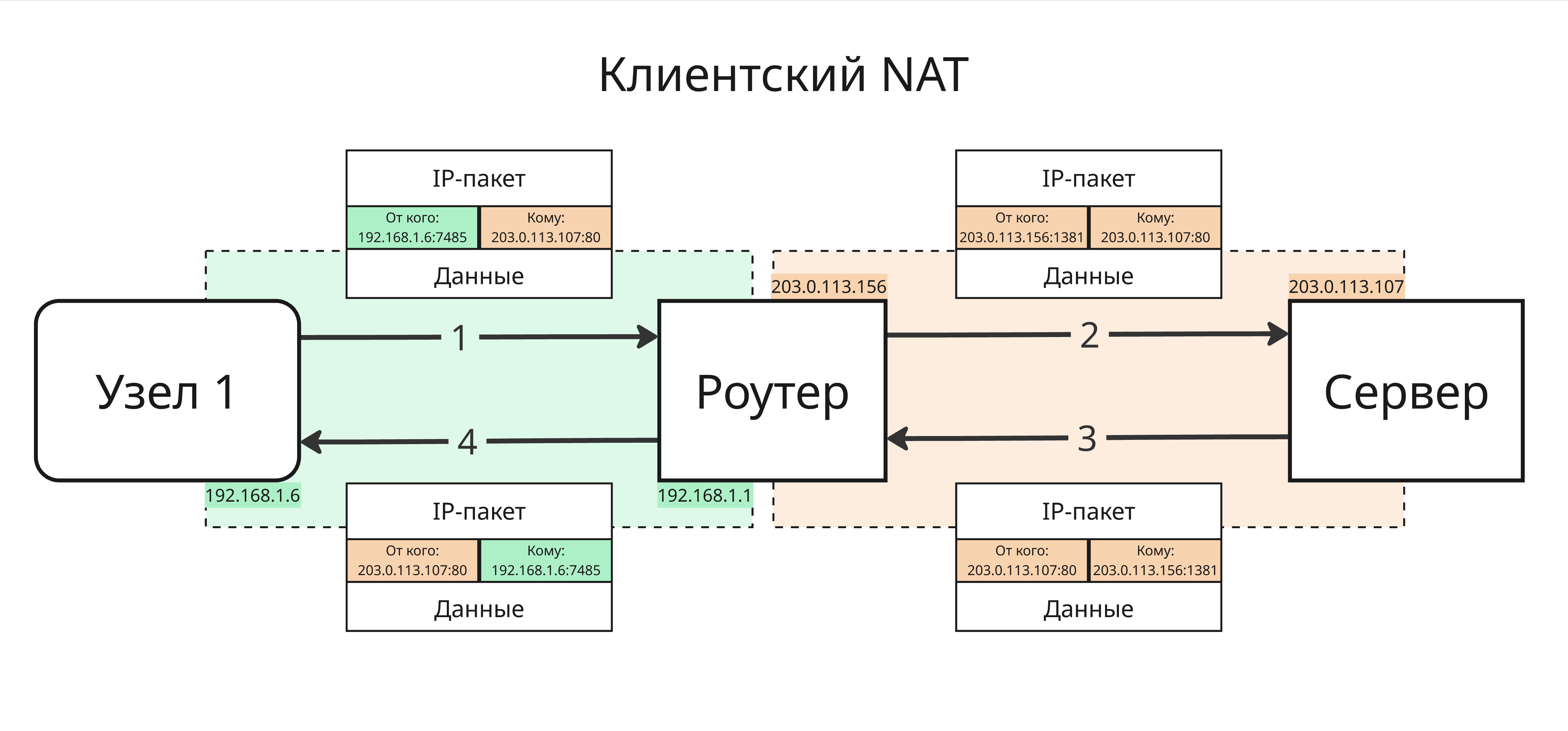

Клиентский NAT подменяет внутренний адрес на единственный внешний адрес и меняет порт отправителя. Зная, что мы отправили пакет от имени внутреннего адреса с конкретным портом, можно при приеме ответного пакета подменить на нужный адрес
-
Публикация портов работает так: специфический порт внешнего IP перенаправляется на конкретный порт внутреннего хоста
