Лекция 3. Локальные сети на примере Ethernet
Для чего же нужен канальный уровень?
- Целью канального уровня является управление доступом к каналу связи и обеспечение эффективной связи сетевых узлов
- Канал связи – общий разделяемый ресурс. Протокол канального уровня предотвращает или разрешает конфликт
- Адреса есть у каждого сетевого узла для
идентификации источника и назначения сетевого трафика
- Канальный уровень должен регламентировать физическую топологию, управлять логической топологией и фильтрацией трафика
- Канальный уровень также должен обнаруживать и исправлять ошибки, например, с помощью контрольных сумм или проверки циклическим избыточным кодом
- Протокол канального уровня согласует скорости передачи
Каналы разделяются по:
- Мультиплексированию с частотным разделением каналов (Frequency-Division Multiplexing, FDM) - полоса пропускания делится на непересекающиеся частотные диапазоны, обычно используется в радио или телевещании
- Мультиплексированию с временным разделением каналов (Time-Division Multiplexing, TDM) - канал делится на временные интервалы, каждый из которых присвоен отдельному сигналу, обычно используется в компьютерных сетях
Но если у нас к одному подключены несколько узлов, то встает вопрос, как отличать, кому какой пакет данных направляется. Для этого есть подходы к управлению передачей:
- Коммутация каналов (Circuit Switching) работает так: между определенными узлами происходит договоренность, что только они будут использовать этот канал
- Коммутация пакетов (Packet Switching) - внутри пакета хранится информация, какому узлу и от какого этот пакет идет. Минус такого подхода - мы передаем больше байт, поэтому скорость уменьшается
Как можно заметить, коммутация пакетов - универсальный подход, который работает, когда число узлов в одном канале неизвестно заранее, поэтому именно он используется в протоколе Ethernet
Считается, что Ethernet был разработан в 1973 году Робертом Меткалфом в компании Xerox. Далее Ethernet был подробно описан в стандарте IEEE 802.3, а именно кодирование, формат кадров и прочее
Ethernet использует технологию CSMA/CD (Carrier Sense Multiple Access with Collision Detection - множественный доступ с прослушиванием несущей частоты и обнаружением коллизий). Она подразумевает алгоритмы для приема и передачи пакетов, причем если один и тот же пакет пришел дважды, то он обрабатывается один раз.
Прием в CSMA/CD происходит так:
- Приемник ждет, пока не обнаружит сигнал на линии
- При обнаружении приемник устанавливает синхронизацию, читает данные с канала и ждет ограничителя (Data Trailer)
- Если ограничитель обнаружен и адрес приема совпадает с тем, что в заголовке, то данные переходят наверх по уровню в стеке модели
Передача устроена сложнее:
- Вводится параметр Interpacket gap (IPG) или Interframe gap (IFG) - минимальный интервал между передаваемыми пакетами. Для скорости 10 Мбит/с - это 9.6 мкс, для 100 Мбит/с - 0.96 мкс, для 1 Гбит/с - 96 нс и так далее
- Далее пакет собирается, узел ждет, пока не закончится передача другого узла в канале, если такова есть
- Ждем, пока не пройдет минимальный интервал IPG с момента последней передачи
- Передаем биты кадра. Если во время передачи бита не был обнаружен прием другого пакета, то передавать следующие биты, пока они не закончатся
-
Если во время передачи был обнаружен прием, то есть произошла коллизия, то:
- Всем узлам передается Jam-сигнал, чтобы все знали, что произошла коллизия
- Далее вычисляется время ожидания до следующей отправки по формуле
P = L * T
, где T
- количество времени для отправки 512 битов (для 10 Мбит/с - это 51.2 мкс), L
- случайное число из диапазона от 0
до 2^N
, где N
- текущее число попыток, при этом L <= 1023
- После ожидания отправка повторяется заново
Если количество попыток превысило 16, то отправка считается неудачной

Доменом коллизий в этом случае называют область локальной сети, где узлы могут вступать в коллизию пакетов. При этом при наличии коммутаторов домен коллизий может отличаться от домена широковещания
Для идентификации в локальной сети на канальном уровне у узла есть MAC-адрес, состоящий из 6 байт, то есть 6 октет, то есть 48 бит
Первые три байта являются идентификатором производителя (OUI, Organizationally Unique Identifier или MFG от Manufacturing) - , а последние, NIC (Network Interface Controller), идентифицирует сам сетевой контроллер
Идентификатор производителя выдается институтом IEEE (их можно посмотреть на standards-oui.ieee.org/oui/oui.txt), а идентификатор контроллера - уникальный для устройств производителя, отсюда каждый MAC-адрес глобально уникален. В этом случае седьмой бит MAC-адреса будет равен 0. Пример такого адреса - 54:f2:03:92:93:c9
Большинство драйверов сетевых карт могут изменить MAC-адрес, но тогда седьмой бит обязан быть равен 1, что означает, что устройство с таким MAC-адресом администрируется локально. Пример такого адреса - 1e:1d:69:7e:51:22
Если в адресе получателя восьмой бит равен 0, то передача происходит только узлу с этим адресом, все остальные узлы в домене коллизий обязаны проигнорировать кадр
Если же восьмой бит равен 1, то передача считается мультивещательной, и ее примут те узлы, которые настроены принимать кадры на этот адрес, таким образом, можно передавать кадры определенной группе узлов. Пример такого адреса - 51:ed:cb:0b:83:ba
Адрес получателя FF:FF:FF:FF:FF:FF
считается особым и означает, что кадр предназначен всем узлам в локальной сети
Современные устройства умеют рандомизировать MAC-адреса для большей безопасности

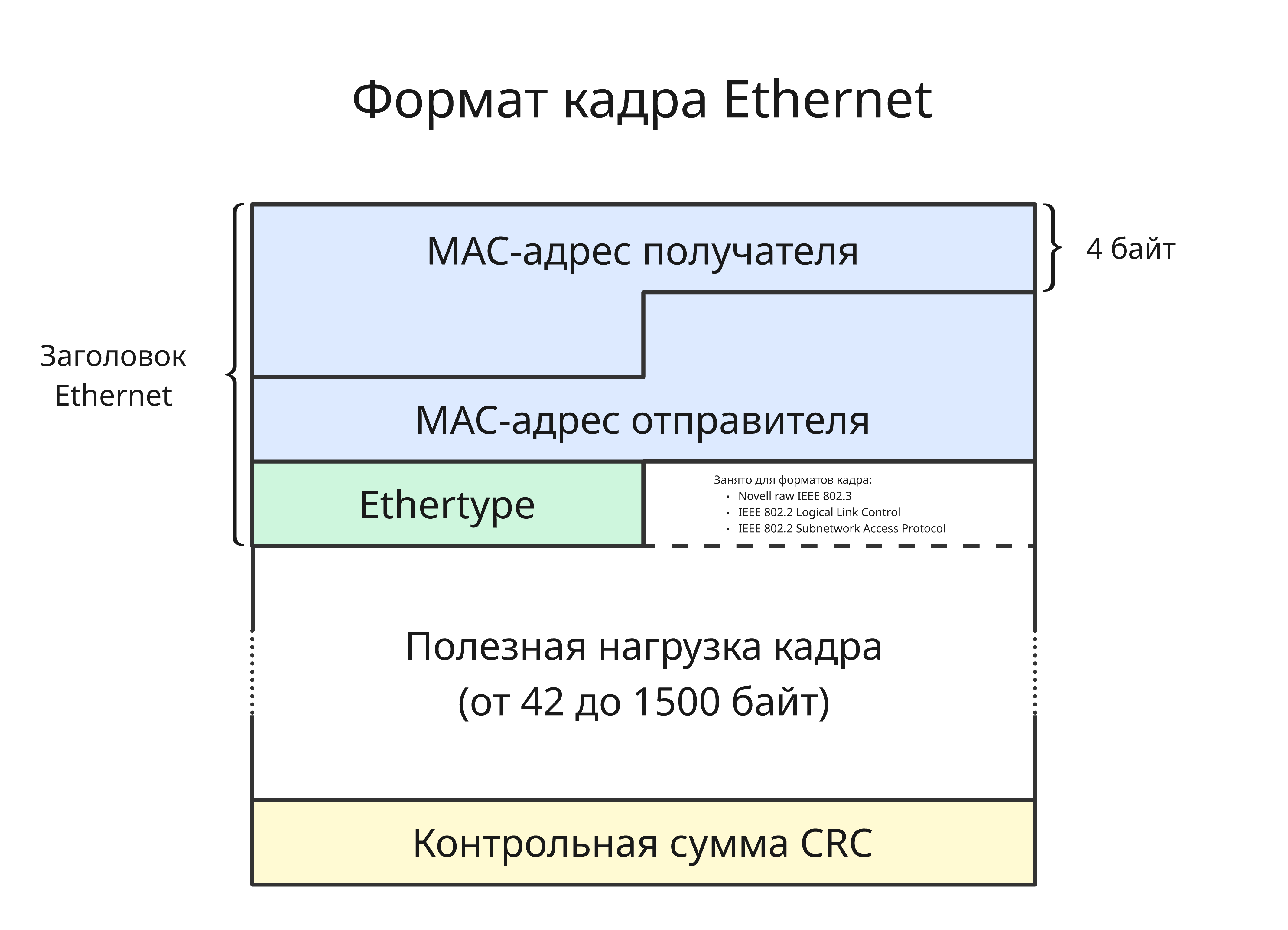

Разберем формат кадра Ethernet:
- MAC-адрес получателя
- MAC-адрес отправителя
- Ethertype - тип формата кадра как двухбитное число
- Полезная нагрузка размером от 42 байт до 1500 байт
- 4 байт контрольной суммы, найденные через алгоритм циклического избыточного кода (CRC, cyclic redundancy check)
Всего существует несколько типов формата:
- Version 1 - больше не применяется
- Version 2, Ethernet II или еще называемый DIX (от первых букв производителей DEC, Intel, Xerox), чаще всего используется. Для него Ethertype - любое число, не меньшее 1536 или
0x0600
- IEEE 802.2 Logical Link Control (LLC), используется меньше, для него Ethertype - любое число, не большее 1500, а полезная нагрузка не начинается с
0xffff
или 0xaaaa
- Novell raw IEEE 802.3, почти не встречается, для него Ethertype - любое число, не большее 1500, а полезная нагрузка начинается с
0xffff
- IEEE 802.2 Subnetwork Access Protocol (SNAP), почти не встречается, для него Ethertype - любое число, не большее 1500, а полезная нагрузка начинается с
0xaaaa

Как можно заметить, протокол Ethernet почти не создает нагрузку на пропускную способность: из 1518 байт под полезную нагрузку выделено 1500, то есть 98.8%
Физических стандартов Ethernet существует много:
- Ранний стандарт 1BASE5
- 10 Мбит/с Ethernet - 10BASE2, 10BASE5, 10BASE-T, 10BASE-F
- 100 Мбит/с Ethernet - 100BASE-T, 100BASE-FX
- 1 Гбит/с Ethernet - 1000BASE-T, 1000BASE-SX, 1000BASE-LX
- 10 Гбит/с Ethernet - 10GBASE-T
- 40 Gigabit Ethernet - 40GBASE-CR4
- 100 Gigabit Ethernet - 100GBASE-CR10, 100GBASE-SR10
Суффикс означает вариант реализации, например T - витая пара (от Twisted pair)
В качестве оборудования используют
- На физическом уровне:
- Концентраторы
- Медиаконверторы
- Повторители
- На канальном уровне:
- Сетевые адаптеры
- Коммутаторы
- На сетевом уровне:
- Коммутаторы
- Маршрутизаторы
Для повторения сигналов существуют два прибора:
