Лекция 3. Файловые системы

Файловая система - это способ организации информации на носителе данных

Файловая система выполняет такие функции:

• Организацию хранения данных
• Управление доступом
• Учет и распределение дискового пространства
• Обеспечение целостности
• Поддержка операций ввода-вывода

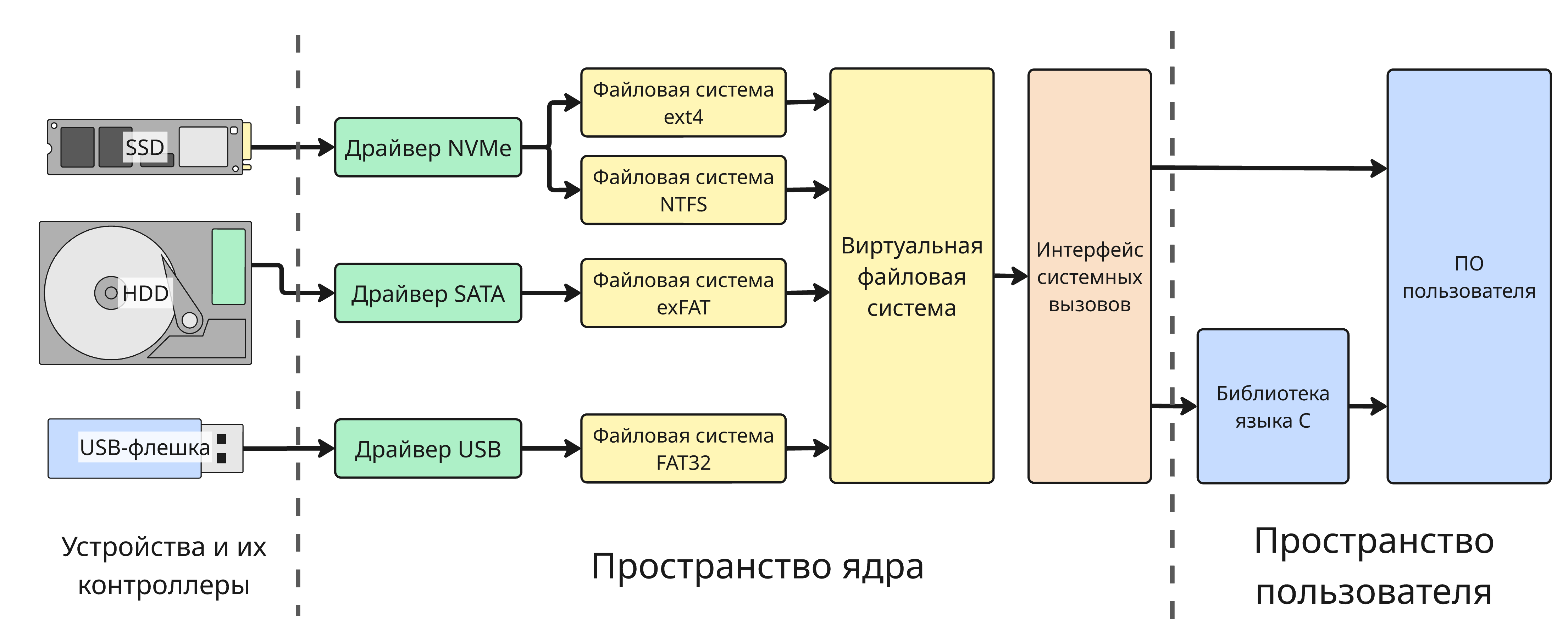

Файловая система является посредником в общении между пользователем, использующим ОС, и жестким диском

Позднее число файловых систем стало настолько большим, что в архитектуре операционных систем стала появляется виртуальная файловая система - стандартизованный интерфейс между системными вызовами и конкретной файловой системой

---

Файловые системы могут использовать множество методов организации:

1. Линейное размещение
2. Связный список
3. Таблица аллокаций файлов
4. Индексные дескрипторы

Подробнее об этом описано в курсе “Операционные системы”

Современные операционные системы используют файловые системы с индексными дескрипторами для дисков, на которых установлена система. Так, Windows использует NTFS (New Technology File System), а для Linux рекомендуется ext4 (от Fourth Extended, Четвертая расширенная файловая система)

В файловой системе ext4 в начале блочного устройства есть участок с названием суперблок (Superblock). Суперблок - это структура, состоящая из данных, которые определяют организацию данных:

Поле	Тип данных	Назначение
s_inodes_count	__le32	Общее количество индексных дескрипторов
s_blocks_count_lo	__le32	Общее количество блоков (младшие 32 бита)
s_r_blocks_count_lo	__le32	Зарезервированные блоки (младшие 32 бита)
s_free_blocks_count_lo	__le32	Свободные блоки (младшие 32 бита)
s_free_inodes_count	__le32	Количество свободных индексных дескрипторов
s_first_data_block	__le32	Первый блок данных
s_log_block_size	__le32	Логарифм размера блока в килобайтах по основанию 2
s_log_cluster_size	__le32	Логарифм размера кластера в килобайтах по основанию 2
s_blocks_per_group	__le32	Блоков в группе
s_clusters_per_group	__le32	Кластеров в группе
s_inodes_per_group	__le32	Индексных дескрипторов в группе
s_mtime	__le32	Время последнего монтирования
s_wtime	__le32	Время последней записи
s_mnt_count	__le16	Счётчик монтирований после проверки диска
s_max_mnt_count	__le16	Максимальное число монтирований, после который нужна проверка диска
s_magic	__le16	Магическое число, для ext4 - это 0xEF53
s_state	__le16	Состояние файловой системы
s_errors	__le16	Поведение при ошибках
s_minor_rev_level	__le16	Минорная версия
s_lastcheck	__le32	Время последней проверки
s_checkinterval	__le32	Интервал проверки
s_creator_os	__le32	Операционная система, создавшая раздел (Linux - это 0x0000, FreeBSD - это 0x0003)
s_first_ino	__le32	Первый незарезервированный индексный дескриптор
s_inode_size	__le16	Размер индексного дескриптора (обычно 256 байт)
s_block_group_nr	__le16	Номер группы (для копии суперблока)
s_uuid	__u8[16]	UUID файловой системы
s_volume_name	char[16]	Имя тома

… и много других

Здесь __le16, __le32 - беззнаковые целые числа, записанные в Little-endian, размером 16 бит и 32 бита соответственно, __u8[16] - 16-байтный массив беззнаковый 8-битных чисел, а char[16] - символьная последовательность

Источник: https://docs.kernel.org/next/filesystems/ext4/super.html

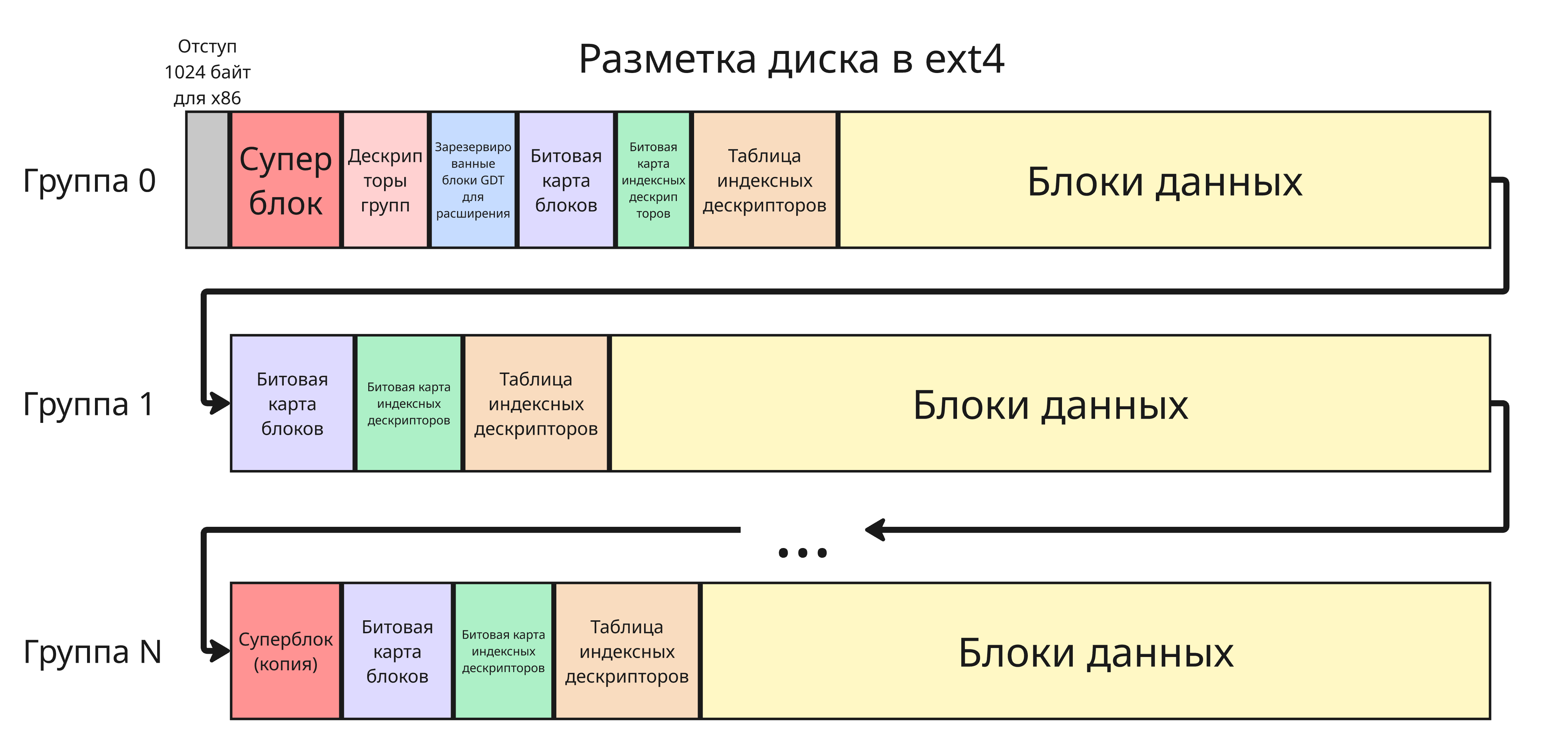

Со временем появилась идея размещать блоки больших файлов рядом друг с другом, чтобы уменьшать движение читающей головки жесткого диска по секторам

Для решения этого появились группы блоков. Группы содержат свои битовые карты, таблицы индексных дескрипторов и блоки данных

Первая группа под индексом 0 хранит суперблок и таблицу дескрипторов блочных групп (Block Group Descriptors) - структуры с данными полями:

Поле	Тип данных	Назначение
bg_block_bitmap_lo	__le32	Номер блока битовой карты блоков (младшие 32 бита)
bg_inode_bitmap_lo	__le32	Номер блока битовой карты дескрипторов (младшие 32 бита)
bg_inode_table_lo	__le32	Первый блок таблицы индексных дескрипторов (младшие 32 бита)
bg_free_blocks_count_lo	__le16	Количество свободных блоков в группе
bg_free_inodes_count_lo	__le16	Количество свободных дескрипторов в группе
bg_used_dirs_count_lo	__le16	Количество каталогов в группе
bg_flags	__le16	Флаги состояния группы
bg_exclude_bitmap_lo	__le32	Блок битовой карты снимков исключения (Exclusion Snapshot)
bg_block_bitmap_csum_lo	__le16	Контрольная сумма битовой карты блоков
bg_inode_bitmap_csum_lo	__le16	Контрольная сумма битовой карты дескрипторов
bg_itable_unused_lo	__le16	Количество неинициализированных индексных дескрипторов
bg_checksum	__le16	Контрольная сумма дескриптора группы

… и другие поля

Последующие группы могут хранить также избыточные копии суперблока и таблицы дескрипторов групп, но система будет обращаться к ним в том случае, если начало диска было повреждено

Источник: https://docs.kernel.org/next/filesystems/ext4/group_descr.html

Далее идет битовая карта блоков (Block Bitmap). В ней один бит, равный 1, обозначает, занят ли конкретный блок с тем же индексом

Затем расположена подобная битовая карта для индексных дескрипторов (Inode Bitmap), где бит 1 обозначает, занят ли индексный дескриптор в таблице дескрипторов

Источник: https://docs.kernel.org/next/filesystems/ext4/bitmaps.html

После этого расположена сама таблица индексных дескрипторов. Таблица представляет собой массив дескрипторов, где индекс - это номер индексного дескриптора

Для специальных индексных дескрипторов выделены особые индексы:

• 0 для дескриптора, который не существует
• 1 для списка бракованных блоков
• 2 для корневого каталога /
• 3 для пользовательской квоты

• 4 для квоты групп

  Квоты хранят информацию о том, сколько разрешено максимально иметь дескрипторов и/или блоков пользователям и группам

• 5 для загрузчика. Сейчас он редко используется, так как рекомендуется устанавливать загрузчик на другой раздел диска
• 6 для каталога восстановления
• 7 для зарезервированной группы дескрипторов для увеличения количества дескрипторов файловой системы
• 8 для журнала, чтобы обеспечивать надежность данных во время сбоя

9-ый и 10-ый дескрипторы зарезервированы и используются для функций, который обозначены ? в документации, а 11-ый дескриптор - первый не зарезервированный, но обычно используется для каталога /lost+found/, который предназначен для восстановленный утилитой fsck файлов после сбоя

Источник: https://www.kernel.org/doc/html//latest/filesystems/ext4/special_inodes.html

Наконец, после таблицы индексных дескрипторов дальше идут сами блоки данных

---

В файловой системе ext3 добавилась система журналирования - способ восстановления данных в результате нештатной работы ОС или диска

Всего есть три типа журналов в ext3:

1. Journal - самый медленный, но самый надежный журнал. Сначала в журнал пишутся блоки данных, потом они копируются в нужное место, а дескриптор изменяется
2. Ordered - то же самое, но записываем только метаданные файла, что быстрее
3. Writeback - сначала пишем весь файл, а потом изменяем все метаданные в дескрипторе и журнале

В системе ext4 добавилось много новых функций, которые убирали ограничения старых версий системы:

• Экстенты вместо блочной адресации

  Вместо хранения списка отдельных блоков используются экстенты, что уменьшает фрагментацию и ускоряет работу с большими файлами

• Поддержка больших файлов (до 16 Тб в стандартной конфигурации) и файловой системы (теоретически до 1 Эб)
• Отложенное выделение блоков - блоки выделяются не сразу при записи, а позже, что улучшает размещение данных и снижает фрагментацию
• Контрольные суммы журнала уменьшают риск повреждения данных при сбоях
• Возможность дефрагментации без размонтирования файловой системы
• Можно увеличить размер файловой системы во время работы диска
• Предварительное выделение места для файлов
• Метки времени с точностью до наносекунд, тогда как в ext3 только до секунд
• Индексация больших каталогов с использованием хеш-дерева

---

Хорошей практикой является разделение диска на 6 разделов:

• Раздел для EFI (Extensible Firmware Interface), который хранит загрузчики (например, GRUB) и отформатирован в файловую систему FAT
• Раздел для каталога /boot/, хранящий ядро и initramfs
• Раздел для корневого каталога /
• Раздел для файла подкачки
• Раздел для домашнего каталога /home/
• И раздел для каталога /var/, содержащего изменяемые файлы

В корневом каталоге Linux создает множество подкаталогов для работы системы, структура которых подчиняется стандарту (FHS) Filesystem Hierarchy Standard:

• /bin/ - каталог с готовыми к исполнению основными программами (например, /bin/bash). Оболочки, такие как bash, ищут исполняемые файлы с именем там
• /sbin/ - системные исполняемые файлы для администрирования (например, fsck, mount), которые обычно предназначены для суперпользователя
• /boot/ - файлы, необходимые для загрузки системы: ядро Linux, initramfs, конфигурация загрузчика
• /dev/ - файловые дескрипторы устройств

• /etc/ (от Editable Text Configuration или Extended Tool Chest) - системные конфигурационные файлы такие, как настройки служб, сети, пользователей и всей системы

• /home/ - домашние каталоги обычных пользователей

• /root/ - домашний каталог суперпользователя

• /lib/, /lib64/ - системные библиотеки, необходимые для работы программ из /bin/ и /sbin/
• /media/ - точки монтирования съемных носителей
• /mnt/ - временное монтирование файловых систем администратором
• /opt/ - дополнительные пакеты
• /proc/ - виртуальная файловая система с информацией о процессах и ядре, создающаяся динамически
• /sys/ - виртуальная файловая система с информацией о устройствах и драйверах.
• /run/ - временные данные времени выполнения, например, текущие вошедшие пользователи или запущенные демоны

• /tmp/ - временные файлы, которые очищаются после перезагрузки. В некоторых случаях каталог /tmp/ может храниться непосредственно в оперативной памяти

• /usr/ - пользовательские программы и данные (большинство установленного ПО):

  • /usr/bin - программы
  • /usr/lib - библиотеки
  • /usr/src/ - исходный код
  • /usr/share - общие данные, которые не зависят от архитектуры
• /var/ - изменяемые данные, такие как:
  • /var/log/ - логи
  • /var/lib/ - персистентная информация программ (например, базы данных)
  • /var/lock/ - блокировки ресурсов
  • /var/cache/ - кэш
  • /var/spool/ - очереди печати, почтовых запросов и так далее
  • /var/mail/ - данные почтовых серверов
  • /var/tmp/ - временные файлы, которые нужно сохранить после перезагрузки
